Schutzschild bietet Schutz für den Bediener. Beinhaltet eine elektrische Verriegelung, Prüfstand Betrieb verhindern, während die Tür geöffnet ist. Weitere Informationen...
.jpg){kind=small} |
Data Sheet Zubehör |
| |
Data Sheet |
| |
User's Guide |
| |
ESM303 vs. ESM301 |
|
Bedienungsanleitung |
Merkmale
- Verfahrgeschwindigkeit stufenlos einstellbar von 13 mm/min - 330 mm/min
- Frei einstellbarer Verfahrweg mit Stopp Funktion
- Bedienerfeld in Augenhöhe verstellbar
- Passwortschutz gegen unberechtigte Bedienung
- Hochwertiger Schrittmotor für Geschwindigkeitsstabilität auch unter Last
- USB Ausgang von Kraft / Zeit oder Kraft / Distanz
- Kompaktes Format
- Ergonomisches Design, mit intelligenten, sauberen Kabelführung
- Die meiste Elektronik ist in einem integrierten herausnehmbaren Gehäuse untergebracht, welche leicht entfernt und transportiert werden kann
- Einstellbare Montageplatte mit T-Nuten-Basis
- Kompatibel mit Anzeigegeräten und externen Kraftaufnehmern, als auch Kraftmessgeräten
- Kraft und Wegregelung mit den Anzeigegeräten der Serie 5i & 7i oder den Kraftmessgeräten der Serie 5 & 7
Optionales Zubehör
 |
|
|
|
|
|
|
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|

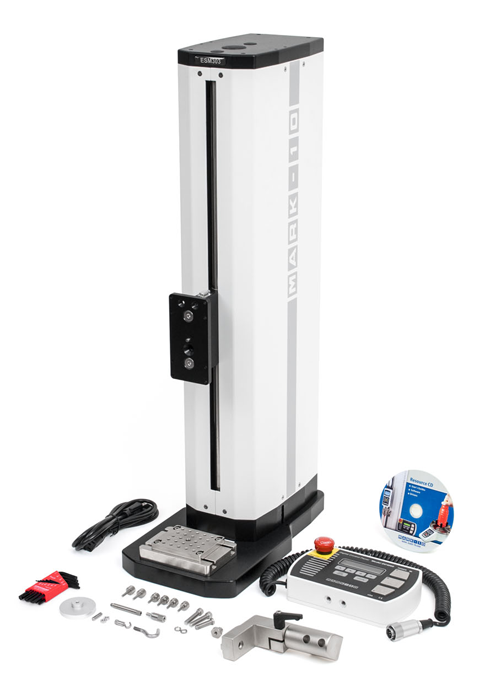

| Lieferung bestehend aus: Das ESM Stativ wird mit einem Werkzeugkasten (Inbusschlüsselsatz), Montageplatte für das Kraftmessgerät mit Befestigungsschrauben, Bedienungsanleitung u.v.m geliefert. |
|
Optionale Software Funktionen
| Funktionen | Artikel-Nr. | Beschreibung | Erforderliche Komponenten |
| FollowMe™ | AF008 | Das Querhaupt reagiert auf Bewegungen durch Drücken oder Ziehen an der Kraftzelle oder am Messgerät. Erhöhung der Kraft erzeugt größere Geschwindigkeiten. Ideal für das Einrichten und schnelles Positionieren. |
|
| Verfahrweganzeige | AF009 | Der Verfahrweg wird auf dem Controller via USB ausgegeben. Eine interne Skala, die Gebrauch von Renishaw-Technik macht, produziert bedeutend höhere Genauigkeit als mit konventionellem Rotationsencoder basierenden Darstellungen. |
|
| PC Kontrolle | AF010 | Der ESM303 kann komplett von einem PC durch ein benutzerdefiniertes Programm in jeder Sprache verwendet werden, wenn das Programm ASCII Befehle unterstützt. Somit kann auch die alte Chatillon TCD und die alte Nexygen TCD Software verwendet werden (nicht über Mark-10 erhältlich). |
|
| Programmierbare Verfahrwegzielwerte | AF011 | Der Prüfstand stoppt oder fährt zwischen den oberen und unteren Grenzen des Verfahrwegs. |
|
| Überlastschutz | AF012 | Schützt ein Kraftmessgerät bzw. Kraftsensor gegen Überlastung. Programmierung des gewünschten Prozentsatzes des Skalenendwerts des Messgeräts. Die einstellbare analoge Ausgangsspannung erlaubt es, den Stand praktisch mit jedem Messgerät mit analogem Ausgang zu betreiben. |
|
| Auto Return | AF013 | Das Querhaupt fährt bis zu einem Endschalter, einem Kraftzielwert, einer Wegposition oder stoppt durch das Brechen der Probe. Nachdem der Prüfstand gestoppt hat, fährt er mit der eingestellten Geschwindigkeit in die entgegengesetzte Richtung, bis er die dort gesetzte Grenze erreicht. |
|
| Zyklen / Verweilzeit | AF014 | Wie Auto-Return, jedoch mit der Möglichkeit bis zu 100.000 Zyklen zu programmieren. Programmierbare Verweilzeit für obere und untere Grenzwerte (selbstständig einzustellen) für bis zu 10.000 Sekunden einstellbar. |
|
| Unabhängige Auf- und Ab- Geschwindigkeiten | AF016 | Individuelle Konfiguration der Geschwindigkeit für die obere und untere Richtung. | |
| Erweiterung Geschwindigkeitsbereich niedrig |
AF017 | Erweitert den Standardgeschwindigkeitsbereich nach unten bis 0,5 mm/min. | |
| Erweiterung Geschwindigkeitsbereich hoch |
AF018 | Erweitert den Standardgeschwindigkeitsbereich nach oben bis 1.100 mm/min. | |
| Brucherkennung | AF019 | Das Querhaupt hält bei plötzlichem Kraftabfall an. Programmierbarer Prozentsatz der Spitzenkraft. |
|
| Lasthalterung | AF020 | Dynamische Anpassung der Querhaupts-Position um eine programmierte konstante Kraft für eine unbestimmte oder bestimmte Zeit durchzuführen. |
|
| Vorlast / Probeberührung | AF021 | Stoppt das Querhaupt und/oder nullt die Weganzeige bis zur ersten Vorlast ab. Nützlich bei Zug-, Druck-, Feder-, Dehnungstests und weiteren Anwendungen. Die Vorlast ist programmierbar als Prozentsatz im Messgerät / der Messzelle. Drei Modi: (1) Stopp, (2) Stoppen und Nullen, und (3) Nullen ohne Stoppen |
|
| Profile | AF022 | Bis zu 50 verschiedene Profile können angelegt werden in denen Testparameter wie Geschwindigkeit, Weggrenze, Zielwert, Vorlast und andere Daten gespeichert werden können. Diese werden dann bei Bedarf wieder geladen. | |
| Komplettes Optionspaket | AFCOMP | Beinhaltet alle oben aufgeführten Funktionen. Erforderlich ist ein Serie 7 oder 5 Kraftmessgerät oder Anzeigegerät und entsprechende zur Datenübertragung 09-1214 Schnittstellenkabel und 09-1158 USB Kabel. |
|
